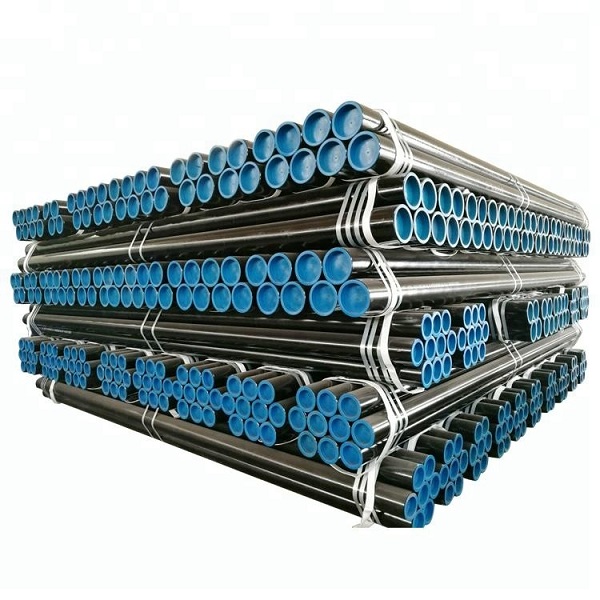

APISPEC5L-2012 የካርቦን እንከን የለሽ የብረት መስመር ቧንቧ 46ኛ እትም
| መደበኛ፦ኤፒአይ 5ሊ | ቅይጥ ወይም አይደለም: ቅይጥ አይደለም፣ ካርቦን አይደለም |
| የክፍል ቡድን፡ Gr.B X42 X52 X60 X65 X70 ወዘተ | መተግበሪያ: የመስመር ቧንቧ |
| ውፍረት፡ 1 - 100 ሚሜ | የገጽታ ህክምና፡ እንደ ደንበኛ ፍላጎት |
| የውጪ ዲያሜትር (ክብ): 10 - 1000 ሚሜ | ቴክኒክ፡ ሆት ሮልድ |
| ርዝመት፡ ቋሚ ርዝመት ወይም የዘፈቀደ ርዝመት | የሙቀት ሕክምና፡ መደበኛ ማድረግ |
| የክፍል ቅርፅ፡ ክብ | ልዩ ቧንቧ፡ PSL2 ወይም ከፍተኛ ደረጃ ያለው ቧንቧ |
| የመነሻ ቦታ፡ ቻይና | አጠቃቀም: ግንባታ፣ የፍሳሽ ቧንቧ |
| የእውቅና ማረጋገጫ፡ ISO9001:2008 | ሙከራ፡ ኤንዲቲ/ሲኤንቪ |
የቧንቧ መስመሩ ከመሬት የሚወጣውን ዘይት፣ እንፋሎት እና ውሃ ወደ ነዳጅ እና ጋዝ ኢንዱስትሪ ኢንተርፕራይዞች በቧንቧ መስመር በኩል ለማጓጓዝ ያገለግላል።
ደረጃ ለኤፒአይ 5ሊየመስመር ቧንቧ ብረት፡ Gr.B X42 X52 X60 X65 X70
| የብረት ደረጃ (የብረት ስም) | በሙቀት እና በምርት ትንተናዎች ላይ የተመሠረተ የጅምላ ክፍልፋይሀ፣ ግ% | |||||||
| C | Mn | P | S | V | Nb | Ti | ||
| ከፍተኛ ቢ | ከፍተኛ ቢ | ደቂቃ | ከፍተኛ | ከፍተኛ | ከፍተኛ | ከፍተኛ | ከፍተኛ | |
| እንከን የለሽ ቧንቧ | ||||||||
| L175 ወይም A25 | 0.21 | 0.60 | — | 0.030 | 0.030 | — | — | — |
| L175P ወይም A25P | 0.21 | 0.60 | 0.045 | 0.080 | 0.030 | — | — | — |
| L210 ወይም A | 0.22 | 0.90 | — | 0.030 | 0.030 | — | — | — |
| L245 ወይም B | 0.28 | 1.20 | — | 0.030 | 0.030 | ሐ፣ መ | ሐ፣ መ | d |
| L290 ወይም X42 | 0.28 | 1.30 | — | 0.030 | 0.030 | d | d | d |
| L320 ወይም X46 | 0.28 | 1.40 | — | 0.030 | 0.030 | d | d | d |
| L360 ወይም X52 | 0.28 | 1.40 | — | 0.030 | 0.030 | d | d | d |
| L390 ወይም X56 | 0.28 | 1.40 | — | 0.030 | 0.030 | d | d | d |
| L415 ወይም X60 | 0.28 ሠ | 1.40 ሠ | — | 0.030 | 0.030 | f | f | f |
| L450 ወይም X65 | 0.28 ሠ | 1.40 ሠ | — | 0.030 | 0.030 | f | f | f |
| L485 ወይም X70 | 0.28 ሠ | 1.40 ሠ | — | 0.030 | 0.030 | f | f | f |
| የተበየደ ቧንቧ | ||||||||
| L175 ወይም A25 | 0.21 | 0.60 | — | 0.030 | 0.030 | — | — | — |
| L175P ወይም A25P | 0.21 | 0.60 | 0.045 | 0.080 | 0.030 | — | — | — |
| L210 ወይም A | 0.22 | 0.90 | — | 0.030 | 0.030 | — | — | — |
| L245 ወይም B | 0.26 | 1.20 | — | 0.030 | 0.030 | ሐ፣ መ | ሐ፣ መ | d |
| L290 ወይም X42 | 0.26 | 1.30 | — | 0.030 | 0.030 | d | d | d |
| L320 ወይም X46 | 0.26 | 1.40 | — | 0.030 | 0.030 | d | d | d |
| L360 ወይም X52 | 0.26 | 1.40 | — | 0.030 | 0.030 | d | d | d |
| L390 ወይም X56 | 0.26 | 1.40 | — | 0.030 | 0.030 | d | d | d |
| L415 ወይም X60 | 0.26 ሠ | 1.40 ሠ | — | 0.030 | 0.030 | f | f | f |
| L450 ወይም X65 | 0.26 ሠ | 1.45 ሠ | — | 0.030 | 0.030 | f | f | f |
| L485 ወይም X70 | 0.26 ሠ | 1.65 ሠ | — | 0.030 | 0.030 | f | f | f |
| አንድ ኩ ≤ 0.50 %; ኒ ≤ 0.50 %; Cr ≤ 0.50 % እና ሞ ≤ 0.15 %. ለ ከተጠቀሰው ከፍተኛ የካርቦን ክምችት በታች ለእያንዳንዱ 0.01% ቅናሽ፣ ከተጠቀሰው ከፍተኛ የMn ክምችት በላይ 0.05% ጭማሪ ይፈቀዳል፣ ለ ≥ L245 ወይም B፣ ግን ≤ L360 ወይም X52፣ እስከ ቢበዛ 1.65%፤ ለ > L360 ወይም X52፣ ግን < L485 ወይም X70፣ እስከ ቢበዛ 1.75%፤ እና ለደረጃ L485 ወይም X70 እስከ ቢበዛ 2.00%። ሐ ሌላ ስምምነት ከሌለ በስተቀር፣ Nb + V ≤ 0.06%። d Nb + V + Ti ≤ 0.15%። ሌላ ስምምነት ከሌለ በስተቀር። ረ ሌላ ስምምነት ከሌለ በስተቀር፣ Nb + V + Ti ≤ 0.15%። ግ. ሆን ተብሎ የቢ መጨመር አይፈቀድም፤ የቀረው B ≤ 0.001% ደግሞ አይፈቀድም። | ||||||||
|
የቧንቧ ደረጃ | የፓይፕ አካል እንከን የለሽ እና የተገጣጠመ ቧንቧ | የEW፣ LW፣ SAW እና የላም ስፌትቧንቧ | ||
| የውጤት ጥንካሬa Rt0.5 | የመሸከም ጥንካሬa Rm | ማራዘም(በ50 ሚሜ ወይም 2 ኢንች)Af | የመሸከም ጥንካሬb Rm | |
| MPa (psi) | MPa (psi) | % | MPa (psi) | |
| ደቂቃ | ደቂቃ | ደቂቃ | ደቂቃ | |
| L175 ወይም A25 | 175 (25,400) | 310 (45,000) | c | 310 (45,000) |
| L175P ወይም A25P | 175 (25,400) | 310 (45,000) | c | 310 (45,000) |
| L210 ወይም A | 210 (30,500) | 335 (48,600) | c | 335 (48,600) |
| L245 ወይም B | 245 (35,500) | 415 (60,200) | c | 415 (60,200) |
| L290 ወይም X42 | 290 (42,100) | 415 (60,200) | c | 415 (60,200) |
| L320 ወይም X46 | 320 (46,400) | 435 (63,100) | c | 435 (63,100) |
| L360 ወይም X52 | 360 (52,200) | 460 (66,700) | c | 460 (66,700) |
| L390 ወይም X56 | 390 (56,600) | 490 (71,100) | c | 490 (71,100) |
| L415 ወይም X60 | 415 (60,200) | 520 (75,400) | c | 520 (75,400) |
| L450 ወይም X65 | 450 (65,300) | 535 (77,600) | c | 535 (77,600) |
| L485 ወይም X70 | 485 (70,300) | 570 (82,700) | c | 570 (82,700) |
| ሀ. ለመካከለኛ ደረጃዎች፣ በተጠቀሰው ዝቅተኛ የመሸከም ጥንካሬ እና ለቧንቧ አካል በተጠቀሰው ዝቅተኛ የመሸከም ጥንካሬ መካከል ያለው ልዩነት ለሚቀጥለው ከፍተኛ ደረጃ በሰንጠረዥ ውስጥ እንደተገለጸው መሆን አለበት። ለመካከለኛ ደረጃዎች፣ ለዌልድ ስፌት የተገለጸው ዝቅተኛ የመሸከም ጥንካሬ በግርጌ ማስታወሻ ሀ.ሐ. የተገለጸው ዝቅተኛ የማራዘሚያ፣Af፣ በመቶኛ የተገለጸ እና ወደ ቅርብ መቶኛ የተጠጋጋ፣ በሚከተለው እኩልታ መሰረት ይወሰናል፡
የት C የSI አሃዶችን በመጠቀም ለሚሰሩ ስሌቶች 1940 እና የUSC አሃዶችን በመጠቀም ለሚሰሩ ስሌቶች 625,000 ነው፤ Axc የሚመለከተው የመለጠጥ ሙከራ መስቀለኛ ክፍል ስፋት ሲሆን በካሬ ሚሊሜትር (ካሬ ኢንች) እንደሚከተለው ይገለጻል፡ 1) ለክብ ቅርጽ ያላቸው የመስቀለኛ ክፍል የሙከራ ቁርጥራጮች፣ ለ12.7 ሚሜ (0.500 ኢንች) እና ለ8.9 ሚሜ (0.350 ኢንች) ዲያሜትር የሙከራ ቁርጥራጮች 130 ሚሜ2 (0.10 ኢንች)፤ ለ6.4 ሚሜ (0.250 ኢንች) ዲያሜትር የሙከራ ቁርጥራጮች 65 ሚሜ2 (0.10 ኢንች)፤ 2) ለሙሉ ክፍል የሙከራ ቁርጥራጮች፣ ከ a) 485 ሚሜ 2 (0.75 ኢንች 2) ያነሰ እና ለ) የፈተናው ክፍል የመስቀለኛ ክፍል ስፋት፣ በተጠቀሰው የውጪ ዲያሜትር እና በተጠቀሰው የቧንቧ ግድግዳ ውፍረት የተገኘው፣ ወደ ቅርብ 10 ሚሜ 2 (0.01 ኢንች 2) የተጠጋጋ፤ 3) ለስትሪፕ የሙከራ ቁርጥራጮች፣ ከ a) 485 ሚሜ 2 (0.75 ኢንች 2) ያነሰ እና ለ) የሙከራው ክፍል የመስቀለኛ ክፍል ስፋት፣ በተጠቀሰው የሙከራ ቁራጭ ስፋት እና በተጠቀሰው የቧንቧ ግድግዳ ውፍረት የተገኘው፣ ወደ ቅርብ 10 ሚሜ 2 (0.01 ኢንች 2) የተጠጋጋ፤ U የተገለጸው ዝቅተኛው የመሸከም ጥንካሬ ሲሆን በሜጋፓስካል (ፓውንድ በካሬ ኢንች) ይገለጻል። | ||||
የውጪው ዲያሜትር፣ ክብ ቅርጽ እና የግድግዳ ውፍረት የሌለው
| የተገለጸው የውጪ ዲያሜትር D (ኢንች) | ዲያሜትር መቻቻል፣ ኢንች d | ከክብ ውጭ መቻቻል በ | ||||
| ከመጨረሻው በስተቀር ቧንቧ ሀ | የቧንቧ ጫፍ a, b, c | ከመጨረሻው በስተቀር ቧንቧ ሀ | የቧንቧ መጨረሻ a, b, c | |||
| የኤስኤምኤስ ፓይፕ | የተበየደ ቧንቧ | የኤስኤምኤስ ፓይፕ | የተበየደ ቧንቧ | |||
| < 2.375 | -0.031 እስከ + 0.016 | – ከ 0.031 እስከ + 0.016 | 0.048 | 0.036 | ||
| ≥2.375 እስከ 6.625 | 0.020D ለ | ለ 0.015D | ||||
| +/- 0.0075D | – ከ0.016 እስከ + 0.063 | ዲ/ት≤75 | ዲ/ት≤75 | |||
| በስምምነት ለ | በስምምነት ለ | |||||
| >6.625 እስከ 24.000 | +/- 0.0075D | +/- 0.0075D፣ ግን ቢበዛ 0.125 | +/- 0.005D፣ ግን ቢበዛ 0.063 | 0.020D | 0.015D | |
| >24 እስከ 56 | +/- 0.01D | +/- 0.005D ግን ቢበዛ 0.160 | +/- 0.079 | +/- 0.063 | 0.015D ለ ግን ቢበዛ 0.060 | 0.01D ለ ግን ቢበዛ 0.500 |
| ለ | ለ | |||||
| ዲ/ት≤75 | ዲ/ት≤75 | |||||
| በስምምነት | በስምምነት | |||||
| ለ | ለ | |||||
| ዲ/ት≤75 | ዲ/ት≤75 | |||||
| >56 | እንደተስማማው | |||||
| ሀ. የቧንቧው ጫፍ የእያንዳንዱን የቧንቧ ጫፍ ርዝመት 4 ኢንች ያካትታል | ||||||
| ለ. ለSMLS ቧንቧ መቻቻል ለ t≤0.984in ይተገበራል እና ወፍራም ለሆነው ቧንቧ መቻቻል በተስማሙበት መሰረት መሆን አለበት። | ||||||
| ሐ. ለ D≥8.625in እና ላልተስፋፋ ቧንቧ፣ የዲያሜትር መቻቻል እና ከክብ ውጭ ያለው መቻቻል ከተጠቀሰው OD ይልቅ በተሰላው የውስጥ ዲያሜትር ወይም በተለካው የውስጥ ዲያሜትር ሊወሰኑ ይችላሉ። | ||||||
| መ. የዲያሜትር መቻቻልን ተገዢነት ለመወሰን፣ የቧንቧው ዲያሜትር በማንኛውም ክብ ቅርጽ ባለው ፕላን በPi መከፋፈል ውስጥ የቧንቧው ዙሪያ ተብሎ ይገለጻል። | ||||||
| የግድግዳ ውፍረት | መቻቻል ሀ |
| ቲ ኢንች | ኢንች |
| የSMLS ቧንቧ ለ | |
| ≤ 0.157 | -1.2 |
| > ከ0.157 እስከ < 0.948 | + 0.150 ቶን / – 0.125 ቶን |
| ≥ 0.984 | + 0.146 ወይም + 0.1t፣ የትኛውም የሚበልጠው |
| – 0.120 ወይም – 0.1t፣ የትኛውም የሚበልጠው | |
| የተገጣጠመ ቧንቧ ሐ፣ መ | |
| ≤ 0.197 | +/- 0.020 |
| > ከ0.197 እስከ < 0.591 | +/- 0.1 ቶን |
| ≥ 0.591 | +/- 0.060 |
| ሀ. የግዢ ትዕዛዙ በዚህ ሠንጠረዥ ውስጥ ከተሰጠው ተግባራዊ እሴት ያነሰ የግድግዳ ውፍረት የመቀነስ መቻቻልን የሚገልጽ ከሆነ፣ የግድግዳ ውፍረት የመጠን መቻቻል የሚመለከተውን የመቻቻል ክልል ለመጠበቅ በቂ በሆነ መጠን ይጨምራል። | |
| ለ. D≥ 14,000 ኢንች እና t≥0.984 ኢንች ላላቸው ቧንቧዎች፣ በአካባቢው ያለው የግድግዳ ውፍረት መቻቻል ለግድግዳ ውፍረት ተጨማሪ መቻቻል በ0.05t ሊበልጥ ይችላል፣ የክብደት መቻቻል ካልተጨመረ። | |
| ሐ. ለግድግዳ ውፍረት ያለው ተጨማሪ መቻቻል በብየዳው አካባቢ ላይ አይተገበርም | |
| መ. ለሙሉ ዝርዝሮች ሙሉውን የ API5L ዝርዝር መግለጫ ይመልከቱ | |
የሃይድሮስታቲክ ሙከራ
ቧንቧው በዌልድ ስፌት ወይም በቧንቧው አካል በኩል መፍሰስ ሳይኖር የሃይድሮስታቲክ ሙከራን መቋቋም የሚችል ነው። ጥቅም ላይ የዋሉት የቧንቧ ክፍሎች በተሳካ ሁኔታ ከተፈተኑ የመገጣጠሚያዎች ሃይድሮስታቲክ ምርመራ ማድረግ አያስፈልጋቸውም።
የቤንድ ሙከራ
በሙከራው ክፍል ውስጥ ምንም አይነት ስንጥቅ አይፈጠርም እና የብየዳው መከፈትም አይከሰትም።
ጠፍጣፋ ሙከራ
የጠፍጣፋ ሙከራ ተቀባይነት መስፈርቶች የሚከተሉት ይሆናሉ፡
- የኢ-ኢ-ኢ ቧንቧዎች D<12.750 ኢንች፡
- X60 ከ T 500in ጋር። በፕላኖቹ መካከል ያለው ርቀት ከዋናው የውጪ ዲያሜትር 66% ያነሰ ከመሆኑ በፊት የብየዳው ክፍት መሆን የለበትም። ለሁሉም ደረጃዎች እና ግድግዳዎች 50%።
- ከ10 በላይ የሆነ D/t ላለው ቧንቧ፣ በፕላኖቹ መካከል ያለው ርቀት ከዋናው የውጪ ዲያሜትር 30% ያነሰ ከመሆኑ በፊት የብየዳው ክፍት መሆን የለበትም።
- ለሌሎች መጠኖች ሙሉውን ይመልከቱኤፒአይ 5ሊዝርዝር መግለጫ።
የCVN ተጽዕኖ ሙከራ ለ PSL2
ብዙ የ PSL2 የቧንቧ መጠኖች እና ደረጃዎች CVN ያስፈልጋቸዋል። እንከን የለሽ ቱቦ በሰውነት ውስጥ መሞከር አለበት። የተበየደው ቱቦ በሰውነት ውስጥ፣ በቧንቧ ብየዳ እና በሙቀት በተጎዳው ዞን ውስጥ መሞከር አለበት። ሙሉውን ይመልከቱኤፒአይ 5ሊየመጠን እና የደረጃዎች ገበታ ዝርዝር መግለጫ እና የሚፈለጉትን የተዋሃደ የኃይል እሴቶች።
